数控木工开榫机怎么使用?数控开榫机使用教程

2021-10-2009:56:23数控木工开榫机怎么使用?数控开榫机使用教程已关闭评论860 1444字阅读4分48秒
数控木工开榫机怎么使用?数控开榫机使用教程

全自动木工开榫机

很多客户购买了数控开榫机还不会使用,就会找厂家问数控木工开榫机怎么使用啊?有没有使用说明书啊?如何编程啊等这些问题,华洲数控小编就聊一聊数控开榫机使用教程

华洲数控自动开榫机具有使用方便、调整简单、操作方便、劳动强度低、性价比高等优点。介绍了开榫机的技术参数、加工性能及工艺流程,指出了开榫机的常见故障及排除措施。

华洲数控自动开榫机采用中文液晶显示器。操作者只需将木榫的形状特征参数输入数控系统进行简单选择,即可自动加工各种尺寸、形状、组合的木榫。加工速度可达每小时1000件以上。

以下简要介绍华洲数控开榫机的加工特点。

1.技术参数:刀具转速10000r/min;大加工长度2000mm;小加工长度170mm;大加工厚度55mm;大加工宽度145mm;大榫长40mm;刀具水平摆角-23°~+10°;刀具垂直摆动角度+45°~-13°;主轴电机功率3.7KW×2,总功率14.15kw;总质量2670kg;外形尺寸4200mm×2200mm×1750nnm

2.榫头加工及工件形状。可加工榫头形状如图所示

数控木工开榫机怎么使用?数控开榫机使用教程

开榫机榫头样式

数控开榫机使用教程

1.刀具调整根据榫长调整铣刀头与榫的距离,松开铣刀头上的固定螺钉,将铣刀头移动到所需距离并锁紧。也可以通过试铣进行调整。主要因素是确定榫头的长度。

2.工件长度调整,打开电源,根据刀具纵向运动控制器调整榫肩距离,用棘轮扳手旋转螺杆,调整进给座到刀具盖和刀具的适当距离,位置显示器显示当前榫肩距离。松开料架上的两个锁紧手柄,将定位料架移动到适当的距离(一般定位面超出榫约3mm),然后锁紧两个手柄。根据工件的总长度,将顶升端料架调整到适当的距离,然后锁紧两个手柄。

3.工件宽度调整将工件放入料架内,松开定位板螺钉,调整两端定位板使其靠近工件(以工件可能坠落为宜),然后锁紧螺钉。松开两端料架靠板锁紧手柄,根据工件宽度调整靠板至适当距离,然后锁紧手柄。

4.工件厚度调整以夹紧座为基础。下压板低于工件底面5mm,上压板高于工件上表面7mm。调整方法如下:松开气缸锁紧螺钉,转动提升轴,调整到所需高度,锁紧螺钉,数显显示压板的相对高度。弯曲时,松开锁紧螺钉和螺母,将下压板和上压板转动到所需角度,然后锁紧螺钉和螺母。

5.工件夹紧方式选择根据加工工件的形状选择不同的夹紧方式,可通过数控系统面板选择开关进行选择。通过选择开关,可选择三种工作模式:上压板定位、下压板定位、上下压板移动夹紧工件。其中,上下压板移动夹紧工件用于自动和半自动加工。工件夹紧方式。

6.数控系统开榫机数控系统的开发采用高智能技术,降低操作难度。操作员只需根据榫的分类直接选择加工类型,然后分别输入相应的参数(如矩形榫,输入刀具半径r、榫宽K、榫厚;圆形榫,输入刀具半径r)

数控木工开榫机怎么使用?数控开榫机使用教程

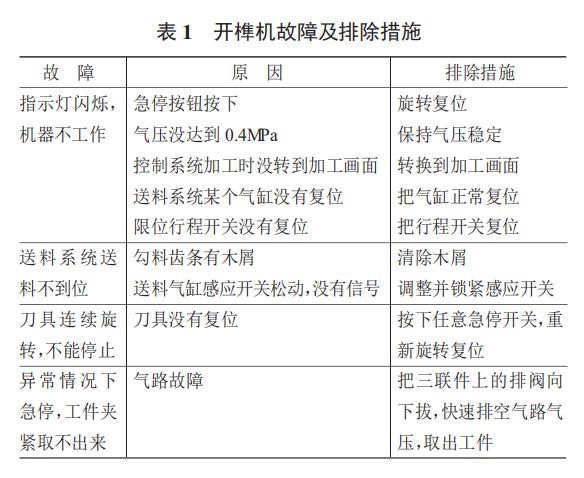

开榫机故障排除措施

总结,上面主要介绍了华洲数控开榫的主要参数和性能,以及数控木工开榫机怎么使用,并给出了数控开榫机使用教程。如果您还不会操作,可以直接打电话给售后,他会耐心帮你解决遇到的操作问题。

华洲数控20年技术沉淀,可根据客户要求定制开发数控自动化机械!
