多主轴数控榫槽机(卧式)

5轴数控榫槽机描述

这款多主轴数控榫槽机是卧式机床,正面和背面都有两个加工区域。本机主要用于直弧槽和圆弧槽的榫孔和铰孔,餐桌椅的钻孔和铰孔。基于多轴,本机能够实现方孔的角凿功能。卧式多主轴数控槽榫机重要的特点是制造长度达到2.5m(支持尺寸定制),这保证了机床可以处理更长的木件。形状和尺寸可根据客户要求定制。

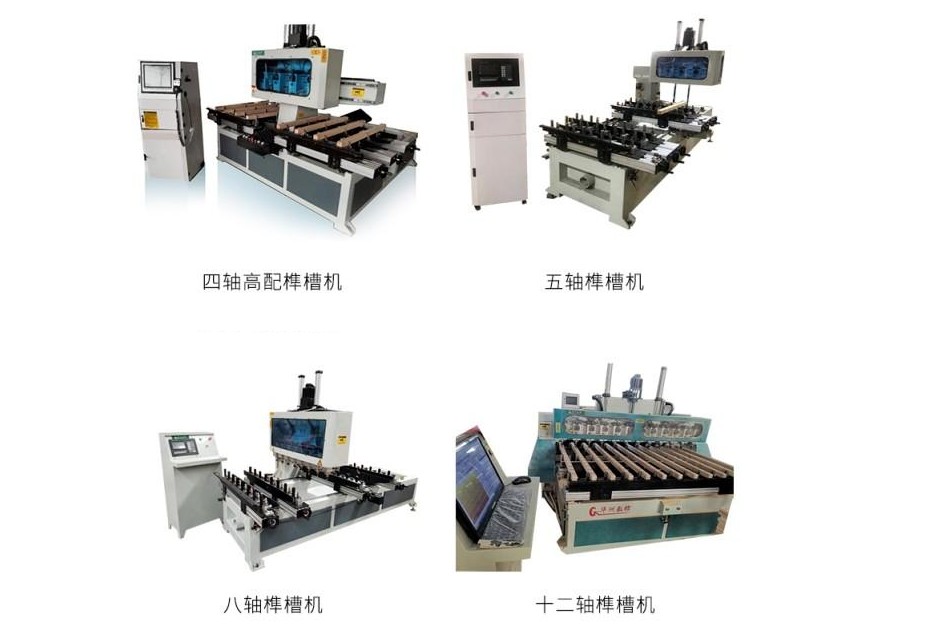

根据刀轴的数量,我们有底盘种型号可供选择:左右工位4轴榫槽机、5轴数控榫槽机、8轴数控榫槽机、12轴数控榫槽机还有双排铣刀榫槽机。多主轴数控榫槽机(卧式)

5轴数控榫槽机

5轴槽数控榫槽机配备5个主刀轴,用于槽榫钻孔。本机可以同时处理5块木头,两工位10块木头,工序不间断,将大大提高生产效率。该设备可以在8小时内处理10000块木材。

5轴数控榫槽机参数

型号HZ-5
伺服电机X:1千瓦 Y:1千瓦 Z:1千瓦
刀具轴功率3.5千瓦*5
总功率20.5千瓦
刀轴转速(转/分钟)18000转/分钟
刀具轴距离160-200毫米
制造长度(可定制)200-2500毫米
机器尺寸(长×宽×高)3500 * 2300 *2000毫米
重量2000公斤
控制系统亿图(可定制客户熟悉的系统)
夹具前侧和后侧5组
夹紧方式气动夹装

5轴数控榫槽机产品详情展示

榫槽机刀轴

多主轴数控榫槽机(卧式)

双排轴数控榫槽机

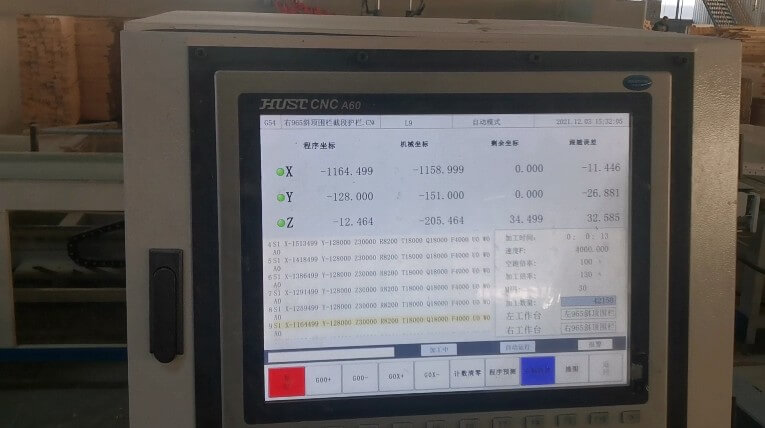

榫槽机触摸屏多主轴数控榫槽机(卧式)

榫槽机电气柜

多主轴数控榫槽机(卧式)

榫槽机自动供油系统

多主轴数控榫槽机(卧式)

数控榫槽机加油系统

5轴数控榫槽机特性

1.刀具上覆盖有护罩,以防止木头飞溅,并在操作过程中保护刀具。

2.控制系统使机器易于调试和操作。无需图纸即可轻松完成调试工作,参数设置也方便。

3.台湾DELTA主轴电机,进口电气控制系统变频器和伺服驱动器使设备稳定工作,延长使用寿命并降低其故障率。

4.这台机器操作简单。5个主轴可以同时工作,这将使效率翻好几倍。水平设计使机器能够处理200-2500MM的木件。

5.榫槽形状是多样化。您可以在系统中设置刀具的移动轨迹,以完成复杂多样的槽。本机可以满足客户的定制要求。

多主轴数控榫槽机(卧式)

数控榫眼机

5轴数控榫槽机操作指示

1.请打开机器,然后调试并保存屏幕上的机械参数。

2.调试加载位置、切刀位置和样品位置。

3.将需要调试的样品放在加载位置,然后在触摸屏上激活手动模式,然后操作手轮并在手动模式下进行铣槽。

4.在手动模式下完成并确认过程后,您可以在触摸屏上激活自动模式。

5.将木材放在装载位置,然后按开始按钮。

华洲数控20年技术沉淀,可根据客户要求定制开发数控自动化机械!
